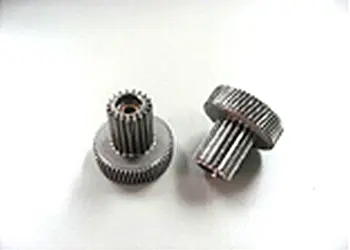

ドラム用駆動ギア

部品名

ドラム用駆動ギア

用途

複合機ドラム駆動部品

重量

49.0～49.8g

特徴

フランジ部はヘリカルギア（はすば歯車）、ボス部はスパーギアのダブルギアになっています。特殊な金型構成で成形しています。高画質を実現する為、高精度となっています。また、ボスギア端面にはドラム交換時に相手ギア端面にはドラム交換時に相手ギアを誘導する誘い込みが設けられており、粉末冶金では難しい形状を実現しています。

• 油圧バルブ

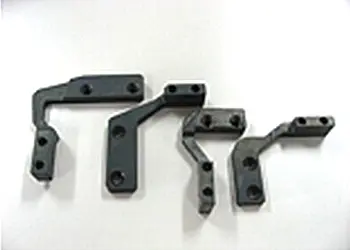

ブラケット

部品名

ブラケット

用途

ホビン糸固定及びその他固定部品

重量

30～190g

特徴

材料は一般的な鉄-銅-炭素系を使用し、紡績機内の各固定部品であり、異形状である事が特徴です。耐食性が要求される為、蒸気防錆処理を行っています。
糸が通る箇所で使用する製品は角部を金型で丸くなるように工夫されています。 紡績機用として、他にクランプホルダー、レバー、ギア、カップリングなどがあります。

• カム・レバー・ケース

• 非円形ギヤ

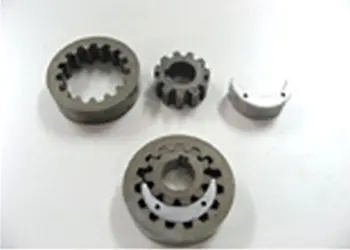

サイクロイドギア部品

部品名

サイクロイドギア部品（ピニオンギア、インターナルギア、ガイドブロック）

用途

モータポンプの油圧を発生させる為の部品

重量

5～30g

特徴

多くの油圧ポンプには粉末冶金製品が使用されています。この製品は低騒音・低脈動のために開発されたハイポサイクロイドギアです。世界の多くの医療用ベッドや椅子の可動部に使用されています。材料は鉄-銅-炭素系やニッケルを含有している材料が使用されています。

• トロコイド部品

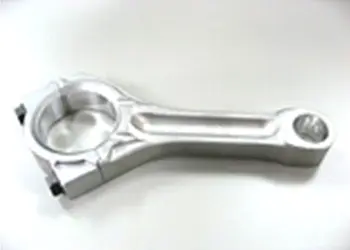

コネクティングロッド

部品名

コネクティングロッド

用途

エンジン

重量

150g

特徴

アルミ合金を焼結鍛造法で生産し、汎用エンジンに使用されています。
アルミダイキャストに比べて摺動部の限界面圧及び疲れ強さに優れています。

• プレートアイドルギヤスラスト・シャフトアイドルギヤ
